一、装配说明

因为ABB真空断路器OVB-VBF是属于户外安装使用，所以它的操动机构是为ESH弹簧储能形式。而它的极柱装配对于安装、调试以及操作维护来讲都有着很重要的作用，所以接下来就介绍一下真空断路器的三个重要部分，其中都有极柱装配、操作机构想和安装支架。

其中极柱装配是采用了三相极柱和一个公共使用的机构箱体组成，同时真空灭弧室、电流转接设备与绝缘拉杆是组装在陶瓷套筒构成的极柱里。三相极柱是通过连杆相互连接到操动机构的，干燥整洁的套筒可以为内部零件提供一个防火和其它有害物质的安全环境。ABB真空断路器极柱装配与背面结构如下图所示：

二、操作机构

该部件也算是起到断路器中特别关键性的作用，它可以分为箱体、本体其中箱体使采用碳钢结构同时表明经过喷漆工艺处理。而操作机构是安装在它的内部，通过连杆可以和三相极柱相互连接，真空断路器操作机构箱包含部件都有：1、防凝露加热器；2、断路器状态指示器；3、机械操作计数器；4、断路器控制开关；5、防跳继电器；6、熔断器/微型断路器；7、二次接线/端子排。ABB真空断路器操作机构内部结构如下图所示：

三、安装前准备工作

首先断路器的安装环境要求***高温度不可以超过+55摄氏度，且***低环境温度不能够低于-40摄氏度。相对湿度一定要≤95%，同时海拔高度***好是小于1000米。其它的安装条件可以根据产品标准所示的来进行，如果有特殊的需要建议与厂家沟通。

对于电源的引线或者是辅助电路引线需要对其加强保护并做好防范措施，比如在箱体的出线口位置加上密封，这样可以预防小动物意外窜入造成不必要的损坏和设备异常。在安装ABB真空断路器之前至少要准备以下文件、设备以及工具：

1、可起吊重量大于1500公斤的吊车或者是起重机，但是起吊的高度不能够小于4米；

2、起吊钢索；

3、外形图、安装图、二次原理接线图；

4、量程在6-100牛米的扭矩扳手；

5、卡簧钳；

6、7毫米到43毫米规格扳手；

7、清洁用擦拭布；

8、导电膏；

9、水平仪。

1、ABB真空断路器安装前包装拆除工作，从外包装运输来讲可分为本体和安装支架，在运输之前它是处于分闸状态的，并且操作机构的弹簧式处于释能状态，所以在开始安装前要确保地基上的地脚符合安装条件具体情况如下图所示：

在打开包装前要把包装箱平稳的放入到平台上，根据清单检查是否所有部件都是完整齐全的，检查部件有没有在运输的过程中出现了损坏现象，这里要注意尤其是陶瓷绝缘甜筒部件，要是有异常请及时的与厂家进行沟通。

2、安装之前的检查与清洁工作，先用准备好的擦拭布对ABB断路器所有的绝缘件进行清理，并检查极柱的上下两个接线端子是否已经干净，还有就是是否在运输、储存这段期间中受到冲击造成变形损伤等现象。

四、安装方法与步骤说明

1、安装ABB真空断路器支架的装配（如下图所示）其中包含了上支撑架（2个）来用支撑极柱箱、横梁角钢（2个）用来固定机构箱，下支撑件（2个）用来固定在地基座上，跨接角钢（2个）加固之用以及地脚螺栓（4个）锁定。

用于带CT支架的附件构件（如下图所示）其中都有下支撑件（2个）、上支撑件（2个）、CT/PT支撑槽钢框架（1个），以及横梁角钢（2个）、跨接角钢（4个）。

真空断路器支架装配安装步骤首先安装下支撑架3，依次装上M20平垫圈、弹簧垫圈以及六角螺母或者是膨胀螺栓。使用螺母保持略微的松动这样有利于整个支架装配过程进行再次调整，然后在安装CT下支撑件6并用M12螺栓、平垫圈、弹簧垫圈和六角螺母固定跨接角钢4。把上支撑件1滑入到下支撑件3当中，同时调整到所需要的高度即可。ABB真空断路器支架可以按照150毫米的每节之间距离调整五个不同的高度，再用M12螺栓、平垫圈、弹性垫圈以及六角螺母固定横梁角钢。

为了能够方便断路器的整体调整建议暂时先不要完全的拧紧每个紧固件，根据下图所示将上支撑架7滑入到下支撑件6然后调节高度后并对其固定，同时将横梁角钢9固定在上支撑件1和7上，并安装跨接角钢10将支撑CT的槽钢框架8装到横梁角钢9上，同样是为了调整暂时不要拧紧紧固件。具体情况如下图所示：

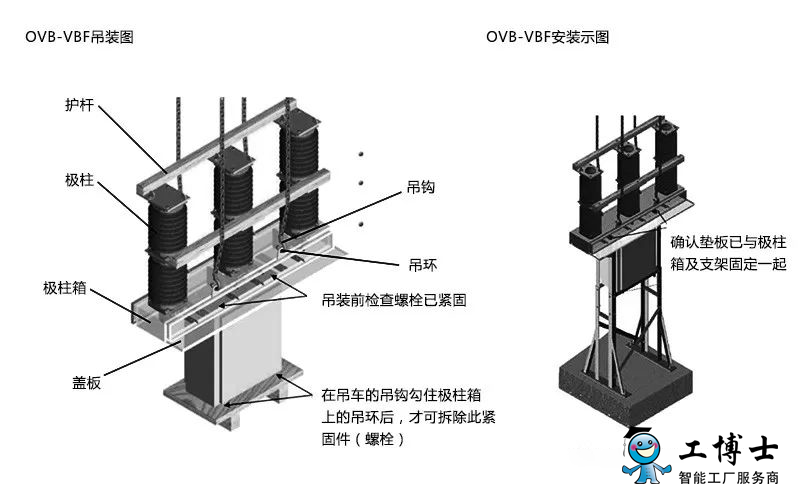

2、ABB真空断路器本体的安装需要起重机吊钩固定到极柱箱体上的四个吊环上面（具体情况可看下图），然后拆除机构箱底板上面的所有螺栓并同时拆除运输支架，将整个装置吊装到刚才之前所安装完毕的支架上面（见下图），等到调整完毕平稳了之后就能开始把所有的螺栓都加以紧固，不过需要注意的一点就是没有紧固好所有的螺栓，建议不要将起重机吊钩移除避免发生意外。

3、一次回路的连接方法需要根据线路的工作电流以及短路电流选择导体、导线的横截面积，同时也要考虑到ABB真空断路器线路***大短路电流可能发生的电动力，如果有必要的情况下建议适当的加装支撑绝缘子来进行防护。具体安装步骤：使用连接件让其与断路器接线端子接触，接着在螺栓的头部位置和连接件之间放置一个弹簧垫圈以及平垫圈，施加足够的紧固力矩将其拧紧确保可靠，注意不要使绝缘部件收到此应力，而且还要确保引线连接件不会有应力作用在接线端子上。
